단위:㎜

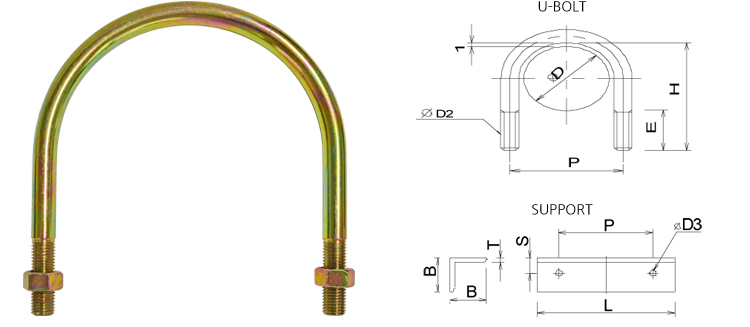

호칭코드	PIPE SIZE		U-BOLT									SUPPORT
	NOM. DIA	O.D	R	D1	D2	A-TYPE		B-TYPE		C-TYPE		B	T	L	P	S	D3
						H	E	H	E	H	E
015	15A	21.7	12	10	M10	아 래 참 조		아 래 참 조	24	아 래 참 조	32	40	5	82	34	22	12
020	20A	27.2	15		M10				24		32		5	88	40	22	12
025	25A	34.0	18		M10		#28		24		32	40	5	94	46	22	12
032	32A	42.7	23		M10		28		24		32		5	104	56	22	12
040	40A	48.7	26		M10		28		24		32		5	110	62	22	12
050	50A	60.5	32		M10		28		24		32		5	122	74	22	12
065	65A	76.3	40	12	M12		34		28		38	50	6	152	92	30	14
080	80A	89.1	46		M12		34		28		38	50	6	164	104	30	14
100	100A	114.3	59	16	M16		50					65	6	202	134	35	18
125	125A	139.8	72		M16		50					65	6	228	160	35	18
150	150A	165.2	85		M16		50					65	6	254	186	35	18
200	200A	216.3	111	20	M20		60					75	6	320	242	40	24
250	250A	267.4	137		M20		60					75	6	372	294	40	24
300	300A	318.5	163	24	M24		70					90	10	448	350	50	28
350	350A	355.6	181		M24		70					90	10	484	386	50	28
400	400A	406.4	207		M24		70					90	10	536	438	50	28
450	450A	457.2	233	30	M30		85					100	13	622	496	55	35
500	500A	508.0	259		M30		85					100	13	675	548	55	35
550	550A	558.8	284		M30		85					100	13	725	598	55	35
600	600A	609.6	310	36	M36		100					130	12	805	656	70	42
650	650A	660.4	335		M36		100					130	12	855	706	70	42
700	700A	711.2	361		M36		100					130	12	910	758	70	42
750	750A	762.0	387		M36		100					130	15	960	810	70	42
800	800A	812.8	413	42	M42		100					130	15	1030	868	70	48
900	900A	914.4	462	42	M42		115					150	12	1135	985	70	45
1000	1000A	1016	512	42	M42		115					150	12	1240	1070	85	45
1100	1100A	1117.8	585	42	M42		115					150	12	1342	1172	85	45
1200	1200A	1219.2	614	42	M42		130					150	12	1442	1270	85	45
1350	1350A	1371	692	42	M42		130					150	12	1596	1425	85	45
1400	1400A	1422.4	717	42	M42		130					150	12	1648	1475	85	45
1500	1500A	1524.0	769	42	M42		139					150	12	1748	1580	85	45

단위:㎜
호칭모드	PIPE NOM. DIA.	P	NUT		6T			10T ANGLE			12T ANGLE
					U-BOLT "H"			U-BOLT "H"			U-BOLT "H"
			D1	h	A, B-	LONG TYPE	C-	A, B-	LONG TYPE	C-	A, B-	LONG TYPE	C-
					TYPE		TYPE	TYPE		TYPE	TYPE		TYPE
15	15A	34	M10	8	40(3.3)		48(3.3)	46(5.3)		54(5.3)	46(5.3)		54(5.3)
20	20A	40			46(3.8)		54(3.8)	52(5.8)		60(5.8)	52(5.8)		60(5.8)
25	25A	46			52(3.0)		60(3.0)	58(5.0)		66(5.0)	58(5.0)		66(5.0)
32	32A	56			61(3.3)		69(3.3)	67(5.3)		75(5.3)	67(5.3)		75(5.3)
40	40A	62			67(3.4)		75(3.4)	73(5.4)		81(5.4)	73(5.4)		81(5.4)
50	50A	74			79(3.5)		87(3.5)	85(5.5)		93(5.5)	85(5.5)		93(5.5)
65	65A	92	M12	10	97(3.7)		107(3.7)	103(5.7)		113(5.7)	103(5.7)	113(5.7)	113(5.7)
80	80A	104			110(3.9)		120(3.9)	116(5.9)		126(5.9)	116(5.9)	126(5.9)	126(5.9)
100	100A	134	M16	13	139(4.7)			144(6.7)	154		144(6.7)	155(6.7)
125	125A	160			164(4.2)	174(4.2)		170(6.2)	180(6.2)		170(6.2)	180(6.2)
150	150A	186			190(4.8)	200(4.8)		196(6.8)	206(6.8)		196(6.8)	206(6.8)
200	200A	242	M20	16	245(5.7)	255(5.7)		251(7.7)	261(7.7)		251(7.7)	261(7.7)
250	250A	294			296(5.6)	306(5.6)		303(7.6)	313(7.6)		303(7.6)	312(7.6)
300	300A	350	M24	19				360(8.5)	370(8.5)		360(8.5)	367(8.5)
350	350A	386						398(8.4)	408(8.4)		398(8.4)	404(8.4)
400	400A	438						450(8.6)	460(8.5)		450(8.6)	455(8.5)
450	450A	496	M30	24				501(8.8)	511(8.8)		501(8.8)	511(8.8)
500	500A	548						554(11.0)	564(11.0)		554(11.0)	564(11)
550	550A	598						604(10.2)	614(10.2)		604(10.2)	614(10.2)
600	600A	656	M36	29				660(10.4)	670(10.4)		660(10.4)	670(10.4)
650	650A	706						710(9.6)	720(9.6)		710(9.6)	720(7.6)
700	700A	758						761(9.8)	771(9.8)		761(9.8)	771(11.8)

단위:㎜
호칭모드	PIPE NOM. DIA.	P	NUT		13T ANGLE		15T ANGLE		20T ANGLE
					U-BOLT "H"		U-BOLT "H"		U-BOLT "H"
			D1	h	A, B-	LONG TYPE	A, B-	LONG TYPE	A, B-	LONG TYPE
					TYPE		TYPE		TYPE
15	15A	34	M10	8	46(5.3)		49(3.3)		55(4.3)
20	20A	40			52(5.8)		55(3.8)		60(3.8)
25	25A	46			58(5.0)		61(3.0)		67(4.0)
32	32A	56			67(5.3)		70(3.3)		75(3.3)
40	40A	62			73(5.4)		76(3.4)		82(4.4)
50	50A	74			85(5.5)		88(3.5)		93(3.5)
65	65A	92	M12	10	103(5.7)		106(3.7)		113(5.7)
80	80A	104			116(5.9)		119(3.9)		126(5.9)	136(5.9)
100	100A	134	M16	13	144(6.7)	154()	148(4.7)		153(4.7)	163(4.7)
125	125A	160			170(6.2)	180(3.2)	173(4.2)	183(4.2)	178(4.2)	188(4.2)
150	150A	186			196(6.8)	206(3.8)	199(4.8)	209(4.8)	205(5.8)	215(5.8)
200	200A	242	M20	16	251(7.7)	261(4.7)	254(5.7)	264(5.7)	259(5.7)	269(5.7)
250	250A	294			303(7.6)	313(4.6)	305(5.6)	315(5.6)	310(5.6)	320(5.6)
300	300A	350	M24	19	360(8.5)	370(5.5)	360(6.5)	370(6.5)	365(6.5)	375(6.5)
350	350A	386			398(8.4)	408(5.4)	397(6.4)	407(6.4)	402(6.4)	412(6.4)
400	400A	438			450(8.6)	460(5.5)	448(6.6)	458(6.5)	455(8.6)	465(8.6)
450	450A	496	M30	24	501(8.8)	511(5.8)	504(6.8)	514(6.8)	510(7.8)	520(7.8)
500	500A	548			554(11.0)	564(8.0)	557(9.0)	567(9.0)	562(9.0)	572(9.0)
550	550A	598			604(10.2)	614(7.2)	607(8.2)	617(8.2)	612(8.2)	622(8.2)
600	600A	656	M36	29	660(10.4)	670(7.4)	663(8.4)	673(8.4)	670(10.4)	680(10.4)
650	650A	706			710(9.6)	720(6.6)	713(7.6)	723(7.6)	720(9.6)	730(9.6)
700	700A	758			761(9.8)	771(6.8)	764(7.8)	774(7.8)	770(8.8)	780(8.8)
750	750A	810					815(8.0)	825(8.0)	820(8.0)	830(8.0)
800	800A	868	M42	32			870(9.2)	880(9.2)	875(9.2)	885(9.2)
900	900A	985					972(9.6)	982(9.6)	977(9.6)	987(9.6)
